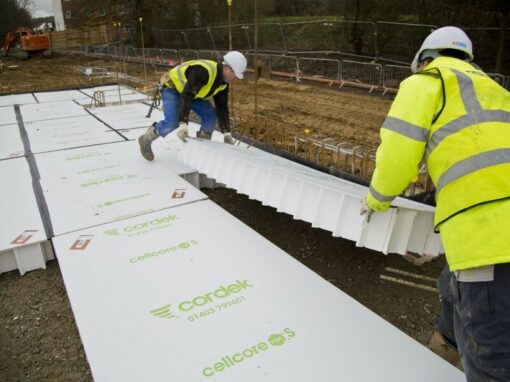

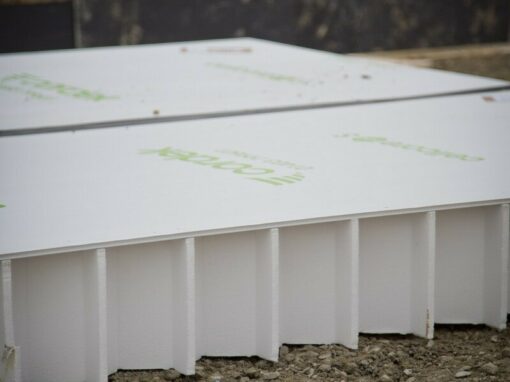

Cellcore HX S est conçu pour être utilisé sous les dalles de béton armé, l a pour but d’assurer une protection contre les effets potentiels du retrait-gonflement des sols argileux. Ce produit est composé d’une structure cellulaire en polystyrène expansé : conçue, moulée et soumise à des tests exigeants et précis pour obtenir des caractéristiques de performance spécifiques.
Caractéristiques
- Réduit de la force ascendante transmise à la structure par le retrait-gonflement des sols argileux
- Large sélection de profils et qualités adaptées à la plupart des applications
- Certifié BBA (British Board of Agrement)
- Répond aux normes techniques de la NHBC (National House Building Council)
- Produit moulé pour assurer une qualité constante et optimale
- Disponible avec l'isolation Filcor intégrale, le coffrage permanent pour les longrines ou une ventilation passive des gaz
- Technologie brevetée
Nous proposons une gamme standard de produits avec différentes profondeurs et qualités pour répondre aux combinaisons les plus fréquentes de retrait-gonflement des sols et profondeur de béton. Des variantes du produit Cellcore HX S sont également disponibles pour une utilisation sous les chapeaux de pieux et les poutres de sol ou alternativement lorsque l'isolation intégrale, le coffrage permanent ou l'évacuation passive des gaz sont requis.
Utilisation
La gamme de Cellcore HX S est conçue pour protéger les dalles de béton armé contre les forces ascendantes associées aux effets du retrait-gonflement des sols argileux
Adéquation
Tout d'abord, la profondeur du panneau Cellcore HX S doit être déterminée en fonction du potentiel retrait-gonflement des sols, comme indiqué dans le tableau 1 ci-dessous :
Tableau 1 :
Analyse des sols |
Catégorie NHBC | Déplacement prédit du sol ou exigence du BRE/NHBC | Épaisseur requise du Cellcore HX pour obtenir un « vide équivalent » |
|---|---|---|---|
| Indice de plasticité | Catégorie de contraction | Void Dimension (mm) | HX S (mm) |
| 10-20 | Petite |
50 | 90 |
| 20-40 | Moyenne |
100 | 160 |
| 40-60* | Grande |
150 | 225 |
Tableau 2 :
| Qualité Cellcore HX * | Charge admissible (kN/m²) | Charge de rupture (kN/m²) | Épaisseur maximale de béton ** (mm) |
|---|---|---|---|
| 7/10 | 7 | 10 | 220 |
| 9/13 | 9 | 13 | 300 |
| 13/18 | 13 | 18 | 460 |
| 18/24 | 18 | 24 | 660 |
| 24/32 | 24 | 32 | 900 |
| 32/42 | 32 | 42 | 1220 |
* Pour faciliter l’identification, les étiquettes des panneaux respectent le code couleur indiqué.
** En se basant sur l’Eurocode et une charge active admissible de 1,5 kN/m².
Pour des épaisseurs de béton comprises entre 900 et 2000 mm, d’autres qualités de Cellcore sont disponibles. Pour obtenir des conseils adaptés à votre projet, contactez l’équipe technique de Cordek par e-mail : enquiries@cordek.com.
