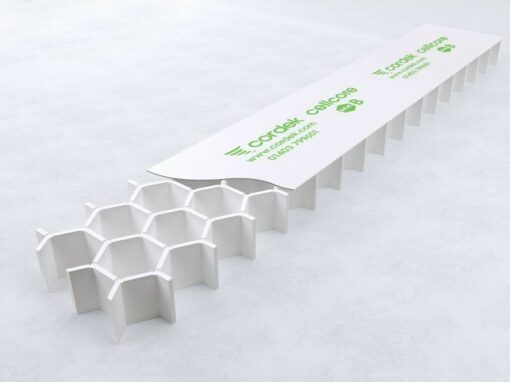

Cellcore HX B est conçu pour être utilisé sous les longrines en béton armé et les casques de battage pour lutter contre les dégâts occasionnés par retrait-gonflement des sols argileux. Ce produit est composé d’une structure cellulaire en polystyrène expansé : conçue, moulée et soumise à des tests exigeants et précis pour obtenir des caractéristiques de performance spécifiques.
Caractéristiques
- Réduit la force ascendante qui agit sur la structure par le retrait-gonflement de sols argileux
- Large sélection de profils et qualités adaptées à la plupart des applications
- Certifié BBA (British Board of Agrement)
- Répond aux normes techniques de la NHBC (National House Building Council)
- Produit moulé pour assurer une qualité constante et optimale
- Disponible avec un coffrage permanent intégré
- Technologie brevetée
Nous proposons une gamme standard de produits avec différentes profondeurs et qualités pour répondre aux combinaisons les plus fréquentes de retrait-gonflement des sols et profondeur de béton. Des variantes du produit Cellcore HX B sont également disponibles pour une utilisation sous les dalles de sol ou lorsque des coffrages permanents sont nécessaires.
Applications

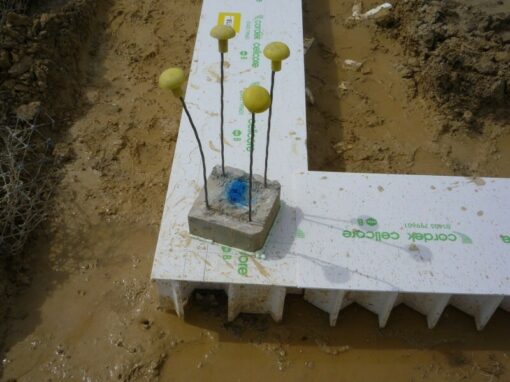

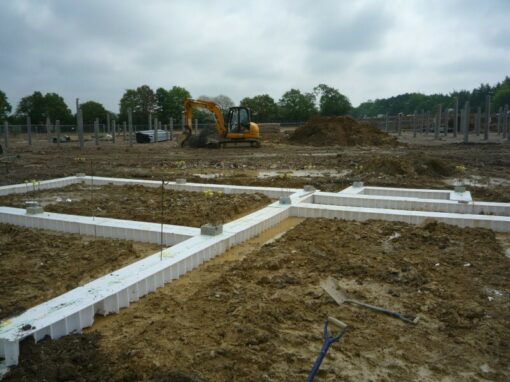

La gamme Cellcore HX B est conçue pour protéger les longrines en béton armé et les casques de battage causé par le retrait-gonflement des sols argileux (RGA)
Adéquation
Tout d'abord, la profondeur du panneau Cellcore HX B doit être déterminée en fonction du potentiel retrait-gonflement des sols, comme indiqué dans le tableau 1 ci-dessous :
Tableau 1 :
Analyse des sols |
Catégorie NHBC | Déplacement prédit du sol ou exigence du BRE/NHBC | Épaisseur requise du Cellcore HX pour obtenir un « vide équivalent » |
|---|---|---|---|
| Indice de plasticité | Catégorie de contraction | Dimension du vide (mm) | HX B (mm) |
| 10-20 | Petite |
50 | 85 |
| 20-40 | Moyenne | 100 | 155 |
| 40-60* | Grande | 150 | 220 |
* Lorsque l’analyse dépasse 60 ou lorsqu’un vide plus important est nécessaire, veuillez consulter notre équipe technique.
Ensuite, il faut déterminer la qualité du produit en fonction de l’épaisseur du béton à couler sur chaque panneau Cellcore HX B, comme indiqué dans le tableau 1 ci-dessous :
Tableau 2 :
| Qualité * | Charge admissible (kN/m²) | Charge de rupture (kN/m²) | Épaisseur maximale de béton ** (mm) |
|---|---|---|---|
| 7/10 | 7 | 10 | 220 |
| 9/13 | 9 | 13 | 300 |
| 13/18 | 13 | 18 | 460 |
| 18/24 | 18 | 24 | 660 |
| 24/32 | 24 | 32 | 900 |
| 32/42 | 32 | 42 | 1220 |
* Pour faciliter l’identification, les étiquettes des panneaux respectent le code couleur indiqué.
** En se basant sur l’Eurocode et une charge active admissible de 1,5 kN/m².
Pour des épaisseurs de béton comprises entre 900 et 2000 mm, d’autres qualités de Cellcore sont disponibles. Pour obtenir des conseils adaptés à votre projet, contactez l’équipe technique de Cordek par e-mail : enquiries@cordek.com.
