Cellcore HG est conçu pour lutter contre les effets potentiels du retrait-gonflement de sols argileux, lorsque la gamme de produits standard Cellcore HX ne convient pas aux exigences du projet. Cellcore HG est recommandé sous les dalles de béton armé profondes (plus de 900 mm), les longrines et les casques de battage.
Caractéristiques
- Réduit la force ascendante transmise à la structure par le retrait-gonflement des sols argileux
- Large sélection de profils et qualités adaptées à la plupart des applications
- Convient pour une utilisation sous les dalles profondes, les longrines et les casques de battage jusqu’à 1 940 mm de profondeur
- Panneaux disponibles au format standard ou « découpé à la largeur de la poutre »
- Options sur demande : isolation EPS intégrale, coffrage permanent pour les longrines ou les espaces vides pour l’évacuation des gaz

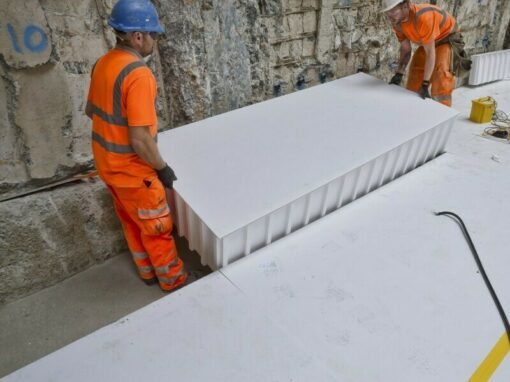

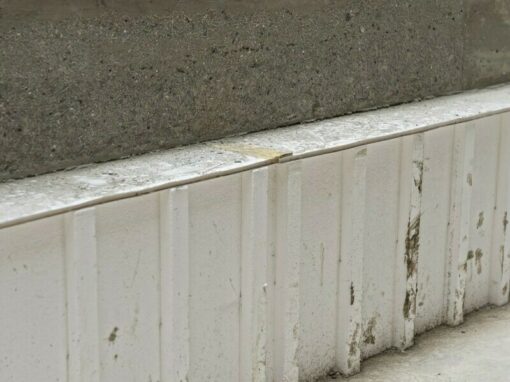

Les panneaux Cellcore HG sont disponibles dans une grande variété de profondeurs et de qualités pour compléter la gamme standard Cellcore HX. Ce produit est composé d’une structure cellulaire Filcor (polystyrène expansé) ayant fait l’objet d’une conception, d’un moulage et d’essais basés sur des tolérances très précises pour obtenir des caractéristiques de performance spécifiques.

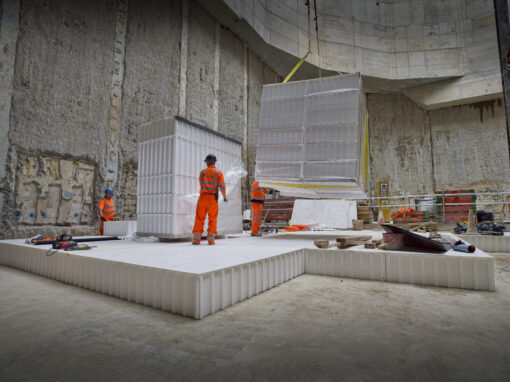

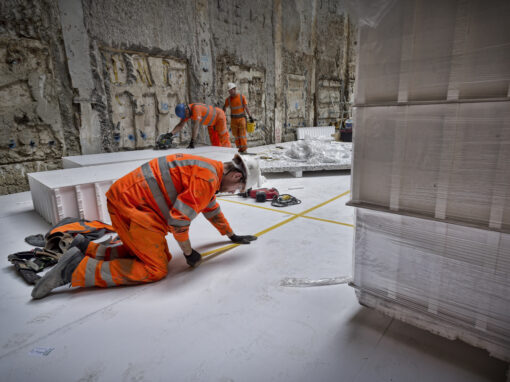

Applications
La gamme Cellcore HG est conçue pour être utilisée sous les dalles en béton armé profondes (plus de 900 mm), les longrines et les casques de battage, pour assurer la protection contre la force ascendante associée aux effets potentiels du retrait-gonflement des sols argileux.
Adéquation
Tout d'abord, l’épaisseur de chaque panneau Cellcore HX B doit être déterminée en fonction du potentiel retrait-gonflement des sols, en utilisant les détails figurant dans le tableau 1 ci-dessous :
Tableau 1 :
Analyse des sols |
Catégorie NHBC | Déplacement prédit du sol ou exigence du BRE/NHBC | Épaisseur requise de Cellcore HG pour obtenir le "Vide équivalent" |
|---|---|---|---|
| Indice de plasticité | Catégorie de contraction | Dimension du vide (mm) |
HX G (mm) |
| 10-20 | Petite |
50 | 100 |
| 20-40 | Moyenne | 100 | 200 |
| 40-60* | Grande | 150 | 300 |
* Lorsque l’analyse dépasse 60 ou lorsqu’un vide plus important est nécessaire, veuillez consulter notre équipe technique.
Il faut ensuite déterminer la qualité du produit en fonction de l’épaisseur du béton à déverser sur chaque panneau Cellcore HX B, en utilisant les détails figurant dans le tableau 1 ci-dessous :
Tableau 2 :
| Qualité * | Charge admissible (kN/m²) | Charge de rupture (kN/m²) | Épaisseur maximale de béton ** (mm) |
|---|---|---|---|
30/40 |
30 |
40 | 1140 |
| 40/50 | 40 |
50 |
1540 |
50/65 |
50 |
65 | 1940 |
* En se basant sur l’Eurocode et une charge active admissible de 1,5 kN/m².
Pour les épaisseurs de béton comprises entre 0 et 900 mm, consulter la fiche technique Cellcore HX. Pour les épaisseurs de béton supérieures à 1 940 mm, contacter l’équipe technique de Cordek par e-mail enquiries@cordek.com.
